Un guindeau d'ancre est un dispositif mécanique ou électromécanique monté sur la proue d'un navire qui automatise la montée et la descente d'une ancre et de sa chaîne — et pour tout bateau ancrant régulièrement à des profondeurs supérieures à 15 pieds, ce n'est pas un luxe mais une nécessité. Sans cela, récupérer manuellement une ancre et une chaîne lourdes peut prendre 15 à 30 minutes d'effout intense, tetis qu'un moteur motorisé guindeau d'ancre accomplit la même tâche en moins de 3 minutes en appuyant sur un bouton.
Ce guide couvre tout ce que vous devez savoir sur guindeau d'ancrees : comment ils fonctionnent, quels types conviennent à différents navires, comment choisir le bon, considérations d'installation, conseils d'entretien et réponses aux questions les plus fréquemment posées.

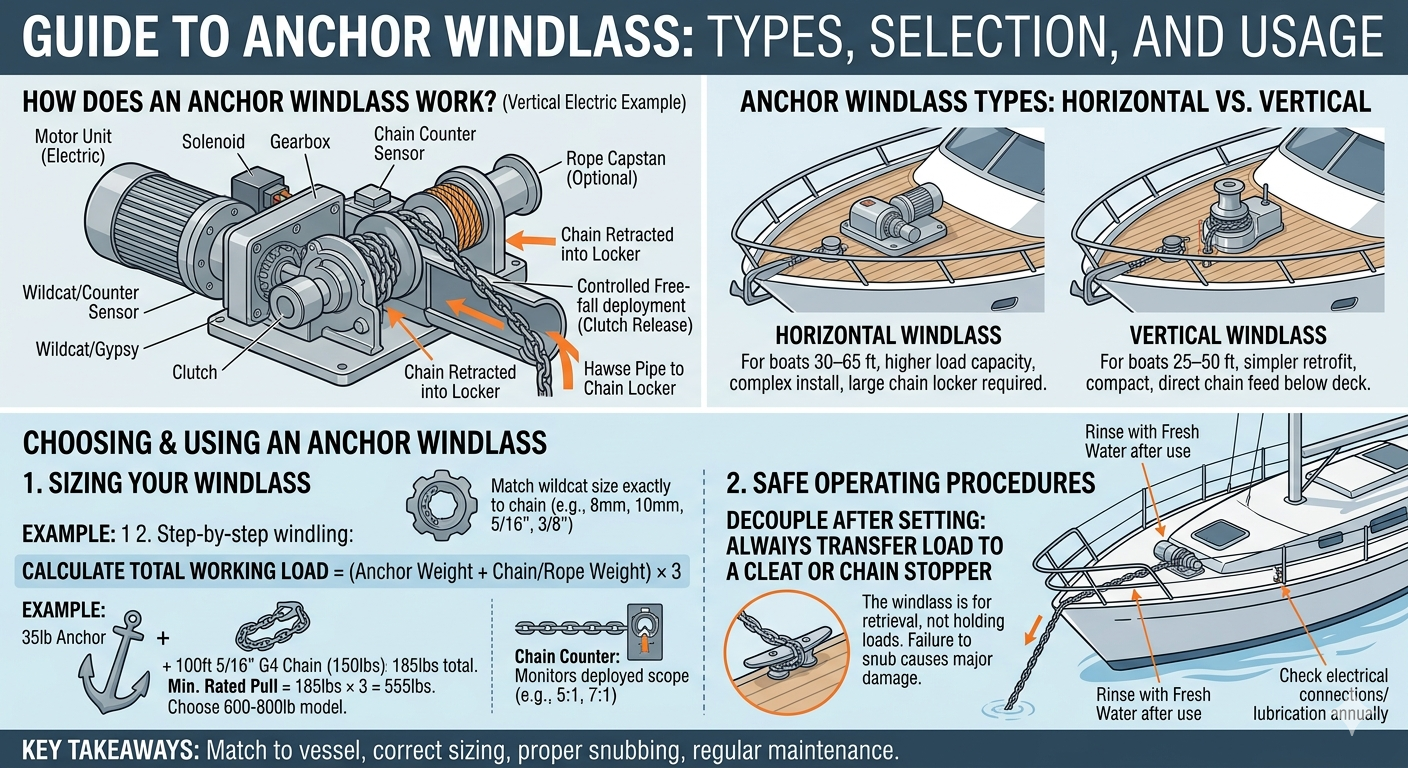

Comment fonctionne un guindeau à ancre ?
Un guindeau d'ancre fonctionne à l'aide d'un tambour (appelé un chat sauvage or gitan ) qui saisit les maillons ou la corde de la chaîne d'ancre, entraînés par un moteur électrique, un moteur hydraulique ou une opération manuelle. Les composants principaux sont simples mais doivent être correctement adaptés au système d'ancrage de votre navire :
- Unité moteur — Source d'énergie électrique (12 V ou 24 V DC) ou hydraulique entraînant le tambour.
- Chat sauvage/gitane — Un tambour denté dimensionné pour s'adapter à la qualité et à la taille de votre chaîne (par exemple, G4, G7, 8 mm, 10 mm).
- Cabestan (facultatif) — Un tambour vertical pour la manutention des lignes de quai ou des cordages.
- Mécanisme d'embrayage — Permet le déploiement en chute libre de l'ancre sans faire tourner le moteur.
- Compteur de chaîne — Suit la quantité de chaîne déployée pour un calcul précis de la portée.
Lorsque l'opérateur active le guindeau (via le bouton du pont, la télécommande de la barre ou la pédale), le moteur fait tourner le chat sauvage, qui engage les maillons de la chaîne et les transporte à bord dans le puits à chaîne ou les déploie par-dessus la proue.
Types de guindeau à ancre : lequel convient le mieux à votre navire ?
Le droit guindeau d'ancre Le type dépend principalement de la taille de votre bateau, de la disposition du pont, du poids du système d'ancrage et de la disponibilité de la puissance. Il y a quatre catégories principales à considérer.
1. Guindeau d’ancre horizontal
Un guindeau d'ancre horizontal se monte au ras du pont et fait tourner son tambour sur un axe horizontal. Le moteur est généralement caché sous le pont, ce qui réduit l'encombrement du pont et abaisse le profil du guindeau – idéal pour les voiliers à faible franc-bord ou tout navire où l'esthétique du pont est importante. La chaîne traverse horizontalement le tambour et tombe dans le puits à chaîne situé en dessous via un écubier. Les modèles horizontaux ont généralement une capacité de charge plus élevée et conviennent bien aux navires de 30 à 60 pieds.
2. Guindeau à ancre verticale
Un guindeau d'ancre vertical possède un tambour (cabestan) orienté verticalement qui dépasse au-dessus du pont. L'ensemble du moteur est monté sous le pont, ne laissant visible qu'une tête de cabestan compacte. Étant donné que la chaîne descend directement dans le puits à chaîne, un guindeau vertical est particulièrement efficace sur les bateaux à moteur où le puits à chaîne se trouve directement sous la proue. Plus facile à installer sur les rénovations et populaire sur les navires de 25 à 50 pieds.
3. Guindeau à ancre électrique
La grande majorité des activités nautiques de plaisance guindeau d'ancrees vendus aujourd'hui sont électriques, fonctionnant sur 12 V ou 24 V CC à partir du parc de batteries du navire. Les guindeaux électriques sont faciles à installer, réactifs et largement pris en charge. Pour les navires de moins de 45 pieds, un système 12 V est typique. Les navires plus grands bénéficient de systèmes 24 V, qui fournissent une puissance équivalente avec la moitié de la consommation de courant, réduisant ainsi les exigences en matière de taille de fil et l'accumulation de chaleur. Les modèles électriques typiques consomment entre 60 et 250 ampères à charge de pointe. Un parc de batteries robuste et un câblage correctement dimensionné (souvent 2/0 UnWG ou plus) sont donc essentiels.
4. Guindeau d’ancre hydraulique
Un guindeau d'ancre hydraulique tire son énergie du système hydraulique du navire (généralement partagé avec la direction, les propulseurs d'étrave ou d'autres équipements). Les modèles hydrauliques offrent une puissance et une durabilité exceptionnelles, pratiquement aucune accumulation de chaleur lors d'une utilisation prolongée et sont standard sur les navires de plus de 60 pieds et les bateaux de travail commerciaux. Le compromis est une plus grande complexité d’installation et la nécessité d’un circuit hydraulique existant ou dédié.
Unchor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic
| Caractéristique | Électrique horizontal | Électrique vertical | Hydraulique | Manuel |
| Taille typique du navire | 30 à 65 pieds | 25 à 50 pieds | 45 pieds | Moins de 30 pieds |
| Source d'alimentation | 12 V/24 V CC | 12 V/24 V CC | Hydraulique system | Effort humain |
| Profil de pont | Faible / affleurant | Modéré | Faible à modéré | Faible |
| Complexeité de l'installation | Modéré | Plus facile | Complex | Simple |
| Capacité de traction nominale | 500 à 2 000 livres | 500 à 1 500 livres | 1 000 à 5 000 livres | 100 à 400 livres |
| Utilisation soutenue | Limité (chaleur) | Limité (chaleur) | Excellent | Limité (fatigue) |
| Fourchette de coût (USD) | 400 $ à 2 500 $ | 350 $ à 2 000 $ | 1 500 $ à 8 000 $ | 80 $ à 400 $ |
Tableau 1 : Comparaison côte à côte des types de guindeaux d'ancre par taille du navire, source d'énergie, capacité et coût.
Comment choisir le bon guindeau d’ancre : critères de dimensionnement clés
Choisir le bon guindeau d'ancre commence par calculer la charge de travail totale de votre système – le poids combiné de votre ancre, de votre chaîne et de vos manilles que le guindeau doit récupérer. En règle générale, sélectionnez un guindeau avec un charge de travail nominale au moins 3 fois le poids total du matériel au sol .
Guide des tailles étape par étape
- Pesez votre ancre — Tailles courantes : 15 lb (bateau de 25 pieds), 35 lb (bateau de 35 pieds), 66 lb (bateau de 45 pieds).
- Calculer le poids de la chaîne — La chaîne G4 de 5/16" pèse environ 1,5 lb/pied ; la chaîne G4 de 3/8" pèse environ 2,2 lb/pied. Pour 100 pieds de chaîne 3/8", cela représente 220 livres.
- Undd shackle and swivel weight - généralement 2 à 5 livres.
- Multiplier par 3 — Cela donne la traction nominale minimale du guindeau.
- Vérifier la compatibilité Wildcat — Faites correspondre la taille du guindeau sauvage (par exemple, 8 mm, 10 mm, 5/16", 3/8") exactement à la qualité et au diamètre de votre chaîne.
- Vérifier la tension et le cheminement du câble — Un long câble allant de la batterie au guindeau augmente la résistance ; dimensionner le câble en conséquence (la chute de tension ne doit pas dépasser 3 %).
Exemple : Un 40-foot sailboat with a 44 lb anchor 150 ft of 3/8" G4 chain (330 lbs) 3 lbs of hardware = 377 lbs total. Minimum windlass rating: 377 × 3 = 1 131 livres . Un modèle évalué entre 1 200 et 1 500 lb serait approprié.
Unchor Windlass Installation: What You Need to Know
Bon guindeau d'ancre installation est essentiel à la fois pour les performances et la sécurité : un guindeau mal monté peut tomber en panne sous la charge ou endommager la structure du pont. Voici les considérations les plus importantes :
Montage structurel
Le guindeau doit être boulonné à une zone renforcée du pont avant, nécessitant souvent une plaque de support en aluminium ou en acier inoxydable de 1/4" sur la face inférieure. Ne montez jamais un guindeau uniquement sur de la fibre de verre non renforcée. Des boulons traversants en acier inoxydable (minimum 3/8") avec de grandes rondelles répartissent la charge sur la plaque de support.
Câblage électrique
Électrique guindeau d'ancrees consomment un courant élevé – souvent 100 à 250 ampères en pointe. Utilisez un câble en cuivre étamé de qualité marine correctement évalué avec un disjoncteur dédié ou un disjoncteur/fusible évalué juste au-dessus de la consommation maximale du guindeau. Un guindeau typique de 1 000 W, 12 V nécessite environ 85 ampères en continu et jusqu'à 150 ampères au décrochage ; un câble 2/0 AWG (ou plus) sur une longueur de 20 pieds est généralement spécifié. Installez toujours un disjoncteur manuel sur la batterie pour un arrêt d'urgence.
Conception de casier à chaîne
La chaîne doit passer librement du guindeau sauvage au puits à chaîne sans s'empiler ni se coincer. Le casier doit être suffisamment grand pour accueillir votre chaîne complète avec de la place pour un empilement naturel. Un trou de drainage empêche l'accumulation d'eau, ce qui ajoute du poids et corrode la chaîne. Certaines installations comprennent un tuyau de chaîne avec un bouchon amovible pour un accès manuel à la chaîne.
Unchor Windlass Maintenance: Extending the Life of Your Equipment
Un entretien régulier maintient votre guindeau d'ancre fonctionnant de manière fiable pendant 10 à 20 ans. La négligence est la principale cause de défaillance des guindeaux en milieu marin.
Contrôles mensuels
- Rincez le chat sauvage, le tambour et les surfaces exposées à l'eau douce après une utilisation en eau salée.
- Inspectez la chaîne pour déceler tout allongement, corrosion et maillons fissurés — remplacez tout maillon présentant un allongement supérieur à 10 %.
- Vérifiez l’engagement de l’embrayage et assurez-vous que le frein/tambour tient sous tension manuelle.
- Vérifiez que toutes les connexions électriques sont serrées, sans corrosion et correctement scellées.
Unnual Service
- Démontez le boîtier Gypsy/Wildcat et regraissez les roulements avec de la graisse marine imperméable.
- Inspectez les balais du moteur (sur les modèles à balais) — remplacez-les lorsqu'ils sont usés à moins de 1/4 de leur longueur d'origine.
- Vérifiez tous les boulons de montage pour déceler la corrosion et le couple approprié.
- Testez le solénoïde et les contacteurs ; nettoyer les surfaces de contact en cas de piqûres.
- Rincez et lubrifiez à nouveau tous les composants mobiles en acier inoxydable avec un inhibiteur de corrosion (par exemple, des produits à base de lanoline).
Chain Rode vs Rope Rode : ce que votre guindeau doit gérer
Le plus moderne guindeau d'ancrees sont conçus principalement pour la chaîne est montée , mais de nombreux modèles incluent un tambour ou un cabestan à corde séparé pour manipuler corde montée ou un système combiné (chaîne-corde). Voici une comparaison rapide de ce que chaque type de canne exige de votre guindeau :
| Type monté | Exigence de guindeau | Détenir le pouvoir | Poids | Meilleure utilisation |
| Unll Chain | Chat sauvage de taille requis | Excellent | Lourd | Bateaux de croisière, bluewater |
| Corde à chaîne | Tambour à corde Wildcat | Bien | Modéré | Croisière côtière |
| Unll Rope | Cabestan seulement | Modéré | Lumière | Navigation à la journée, eaux peu profondes |
Tableau 2 : Comparaison des types de barres d'ancrage et de leurs exigences de compatibilité avec les guindeaux.
Utiliser votre guindeau d'ancre en toute sécurité : portée, chargement et meilleures pratiques
Un guindeau d'ancre est un outil de récupération et de déploiement — c'est pas un dispositif d'amarrage porteur. Une fois l'ancre fixée, fixez toujours la chaîne à un taquet d'étrave dédié ou à un arrêt de chaîne avant de charger le guindeau. S'appuyer sur le tambour du guindeau pour maintenir le bateau au mouillage exerce une pression énorme sur le moteur et la boîte de vitesses et peut rapidement détruire l'unité.
- Utilisez un arrêt de chaîne ou un taquet d'étrave — Après avoir déployé l'ancre, fixez la chaîne à un taquet. Le guindeau ne tient rien sous voile ou sous charge électrique.
- Déployer en rafales contrôlées — Utilisez l'embrayage pour un déploiement en chute libre en eau peu profonde ; utilisez le mode hors tension dans des eaux plus profondes pour éviter que la chaîne ne s'empile sur l'ancre.
- Ne faites jamais tourner le moteur en continu pendant plus de 2 à 3 minutes — Autoriser le refroidissement entre les cycles de récupération pour éviter la surchauffe (la plupart des guindeaux électriques sont conçus pour un service intermittent et non continu).
- Maintenir une portée minimale de 5:1 — Par temps calme, un rapport minimum de 5:1 (longueur de la chaîne jusqu'à la profondeur de l'eau) ; Un rapport de 7:1 est recommandé par vent supérieur à 20 nœuds.
- Gardez les mains éloignées du chat sauvage à tout moment — La chaîne en marche peut couper les doigts instantanément. Utilisez uniquement des pédales ou des télécommandes pendant le fonctionnement.
Problèmes courants de guindeau d’ancre et comment les résoudre
Même bien entretenu guindeau d'ancrees rencontrer des problèmes occasionnels. Voici les problèmes les plus courants et leurs solutions :
| Problème | Cause probable | Solution |
| Le guindeau ne fonctionne pas | Fusible grillé / disjoncteur déclenché | Vérifiez et remplacez le fusible ; inspecter pour un court-circuit |
| Récupération lente ou faible | Faible battery voltage / undersized cable | Charger les batteries ; mise à niveau du calibre du câble |
| La chaîne saute sur un chat sauvage | Inadéquation taille/qualité de la chaîne | Vérifiez que les spécifications de la chaîne correspondent à Wildcat ; remplacer la chaîne usée |
| Le moteur surchauffe / s'arrête | Utilisation continue dépassant le cycle de service | Unllow 10-min cool-down; check thermal cutout reset |
| L'embrayage patine sous charge | Disque d'embrayage usé / manque de graisse | Inspecter et remplacer le disque d'embrayage ; service par manuel |
| Corrosion / fonctionnement rigide | Unccumulation de sel / entretien insuffisant | Rincer à l'eau douce ; regraisser tous les roulements |
Tableau 3 : Problèmes courants de guindeau d’ancre, leurs causes et solutions recommandées.
Foire aux questions sur les guindeaux à ancre
Q : Quelle est la différence entre un guindeau d’ancre et un cabestan ?
Un guindeau utilise un tambour orienté horizontalement (wildcat) conçu spécifiquement pour engager la chaîne d'ancre et est optimisé pour les tâches d'ancrage. Un cabestan a un tambour orienté verticalement et est utilisé principalement pour les lignes de quai et les cordes. De nombreuses unités modernes combinent les deux, avec un chat sauvage pour la chaîne et un tambour à corde sur le même arbre pour plus de polyvalence.
Q : Puis-je utiliser un guindeau pour maintenir mon bateau au mouillage ?
Non. guindeau d'ancre est conçu pour les charges de récupération (intermittentes), et non pour les charges de maintien soutenues. Toute la force du bateau qui s'oppose à l'ancre par vent ou courant – qui peut atteindre des milliers de livres sur un navire de 40 pieds – doit être absorbée par un taquet d'étrave, un poteau Samson ou un arrêt de chaîne. L'utilisation du guindeau comme dispositif porteur endommagera ou détruira la boîte de vitesses et le moteur.
Q : Combien coûte un bon guindeau électrique ?
Électrique d'entrée de gamme guindeau d'ancrees pour les bateaux de moins de 35 pieds, commencez entre 350 et 600 dollars. Les modèles de milieu de gamme pour les navires de 35 à 50 pieds coûtent généralement entre 700 et 1 500 dollars. Les unités de haute qualité pour bateaux de haute mer de 50 pieds coûtent entre 1 500 et 2 500 dollars. Les systèmes hydrauliques commencent autour de 2 000 $ et peuvent dépasser 8 000 $ installés. Tenez compte du câblage, des plaques de support et de la main d’œuvre d’installation lors de la budgétisation.
Q : Quelle taille de chaîne un guindeau d’ancre nécessite-t-il ?
Il n’y a pas de réponse universelle : le chat sauvage sur votre guindeau d'ancre est usiné selon des dimensions de chaîne spécifiques. Les tailles courantes incluent les chaînes BBB ou G4 de 5/16" et 3/8" en mesure impériale et 8 mm, 10 mm ou 12 mm en mesure métrique. Vous devez correspondre au diamètre de votre chaîne and grade selon les spécifications du chat sauvage avec précision. L’utilisation d’une mauvaise taille entraîne un saut de chaîne, une usure accélérée et une défaillance potentiellement catastrophique.
Q : Combien de temps dure un guindeau d’ancre ?
Avec une installation adéquate et un entretien régulier, un appareil électrique de qualité guindeau d'ancre devrait durer 10 à 20 ans en usage récréatif. Les points de défaillance les plus courants sont les balais du moteur (dans les modèles à moteur à balais), les contacteurs solénoïdes et la corrosion du moteur sauvage et des pièces moulées externes. L'entretien annuel et le rinçage immédiat à l'eau douce après chaque utilisation d'eau salée prolongent considérablement la durée de vie.
Q : Guindeau d’ancre 12 V ou 24 V – quel est le meilleur ?
Pour les navires de moins de 40 pieds avec des câbles courts, un Guindeau d'ancre 12V est pratique et largement disponible. Pour les bateaux plus grands ou toute installation avec des câbles dépassant 20 à 25 pieds, un Système 24V est supérieur : il fournit la même puissance avec la moitié du courant, ce qui signifie un câblage nettement plus petit (et moins cher), une chute de tension réduite, moins de chaleur et une plus grande fiabilité. Si votre navire utilise déjà un système 24 V CC, choisissez toujours un guindeau 24 V.
Conclusion : un guindeau à ancre vaut-il l'investissement ?
Unbsolutely — and for any boater anchoring regularly in more than 15 feet of water with a chain rode, an guindeau d'ancre est l’une des mises à niveau les plus rentables disponibles. La différence entre transporter manuellement 200 pieds de chaîne et d'ancre (totalisant 250 à 400 livres) et appuyer sur un bouton pour récupérer le même en 90 secondes est énorme en termes d'effort physique, de sécurité de l'équipage et d'efficacité de l'ancrage.
La clé pour obtenir la pleine valeur est un dimensionnement approprié, une installation correcte, une spécification sauvage adaptée à la chaîne et une maintenance cohérente. Un guindeau sous-dimensionné et surmené échouera ; une unité correctement dimensionnée, rincée et entretenue régulièrement, servira de manière fiable pendant des décennies.
Que vous modernisiez un navire existant ou en équipiez un nouveau, prenez le temps de calculer le poids total de votre matériel au sol, sélectionnez le bon guindeau d'ancre type (horizontal ou vertical, électrique ou hydraulique), vérifiez la compatibilité Wildcat avec votre chaîne et planifiez soigneusement votre installation électrique. Bien fait, votre guindeau d'ancre sera l'une des pièces d'équipement les plus fiables et les plus appréciées à bord.
